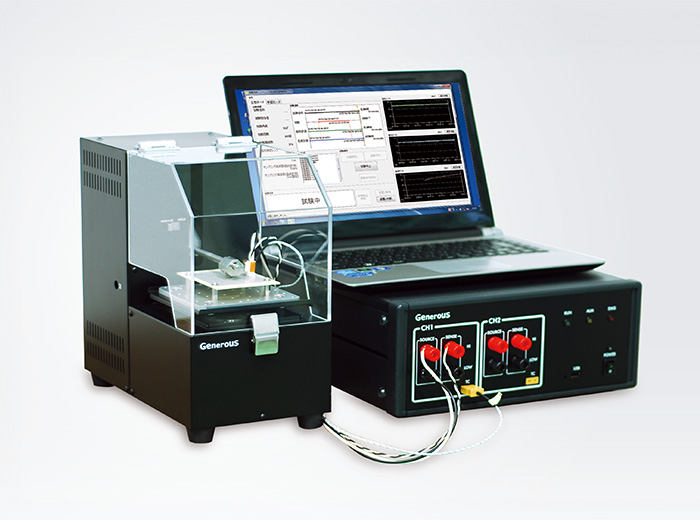

「ハンマリング微加振装置・高電流(10A)対応バージョン」は、ハンマーによる加振機能に加え、印加電流10Aまでの抵抗計測に対応しています。
※専用アプリケーション用のパソコンはお客様にてご用意いただく必要があります。
「フレッティング・コロージョン」とは
振動などに起因する金属同士の擦れ合いにより、電気接点が劣化する現象
機械振動や熱膨張などが原因となり、コネクタの金属表面が、数μm程度の擦れ合い(微摺動)を起こします。それにより酸化被膜などが発生・堆積し、電気接点の劣化を引き起こす現象です。
フレッティング・コロージョンの発生が原因となり、機器や装置の動作に不具合が発生する可能性があるといわれており、現在も学会などでの研究がすすめられています。
コネクタなど電気接点の信頼性試験、電気接点の素材選定・形状設計の検討材料として利用。
電子部品、医療機器、車載機器、モバイル機器などの信頼性試験に利用。
機器のネジやボルトなどの緩み試験や強度試験に利用。
高電流(最大10A)での抵抗計測が可能なため、車載機器向けコ ネクタや、医療機器・電子機器の電源系コネクタの振動試験など 幅広い分野でご活用いただけます。
電気接点における温度上昇の課題解決に! 温度計測機能を搭載。 抵抗値と温度上昇の関係などの調査にご活用いただけます。

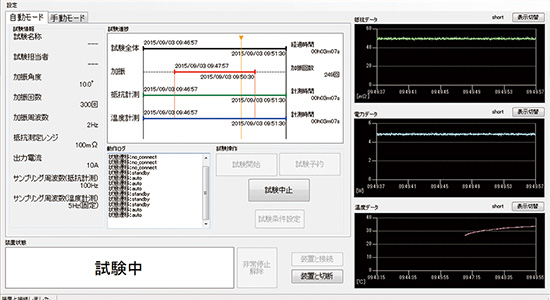

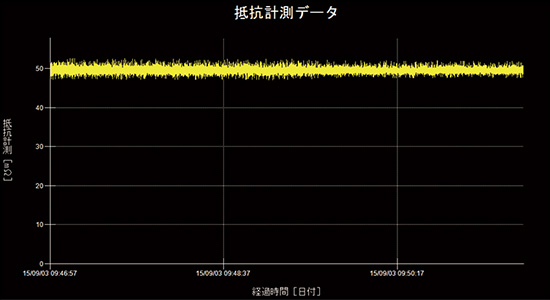

試験条件を設定するための制御アプリと、試験結果を閲覧する ためのビューアアプリを標準装備。 アプリケーションの使いやすさ・見やすさを向上し、初めて使用 される方も安心してお使いいただけます。
項目 | 仕様 | ||
加振機能 | ステージ外形 | 114mm×114mm | |
加振回数 | 1回~100万回 | ||
加振角度 | 10~30度 | ||
加振周波数 | 0.1/0.2/0.5/1/2Hz | ||
抵抗・電力計測機能 | 出力電流 | 100mA/1A/10A | |
測定レンジ | 電流100mA | 10Ω(100mW)/1Ω(10mW)/100mΩ(1mW) | |
電流 1.0A | 1Ω(1W)/100mΩ(100mW)/10mΩ(10mW) | ||
電流 10A | 100mΩ(10W)/10mΩ(1W)/1mΩ(100mW) | ||
サンプリング周波数 | 1/2/5/10/20/50/100/200/500/1000Hz | ||
保存データ数 | 最大100Mポイント | ||
温度計測機能 | センサ | K型熱電対 | |
測定温度範囲 | -200~+500℃ | ||
サンプリング周波数 | 5Hz | ||
保存データ数 | 最大100Mポイント | ||
その他の機能 | アプリケーション | 制御 | 試験スケジュール機能/測定値トレンドグラフ機能 |
グラフビューア | 抵抗グラフ/電力グラフ/温度グラフ | ||
インターフェイス | 操作・表示 | PCアプリケーション | |
PC接続 | LAN | ||
外部機器接続 | トリガ入力/トリガ出力 |
