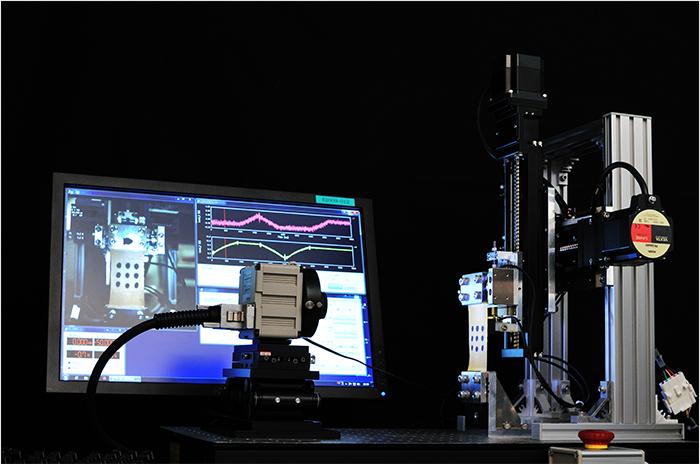

「変形形状測定システム」は、サンプルに引張荷重を与えた際の変形量を精密に測定するシステムです。
サンプルに対して、X（水平）及びZ（垂直）方向に引張荷重を与え、高速度カメラで撮影した動画を画像処理することにより、マーキング点間の変形量を測定します。
ゴムなどの素材の特性評価に利用。
伸縮性のある生地の比較検討に利用。

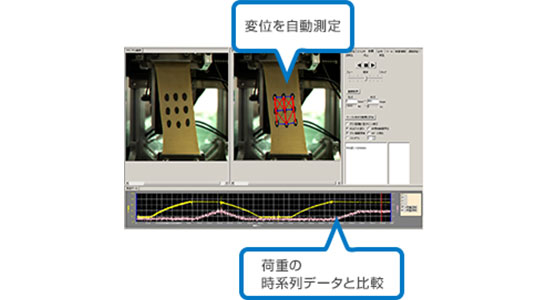

サンプルに引張荷重を与えた際の動画を画像処理し、マーキング点間の距離を算出することにより変形形状を測定します。
さらに、変形形状の測定結果と荷重の時系列変動を比較することで、より精密な変形形状の測定が可能となります。

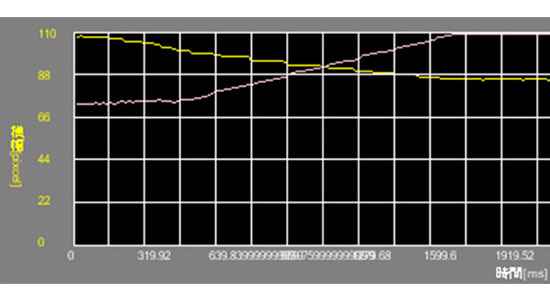

マーキングした点の変化量（縦・横幅、面積、重心の移動）を数値化し、一覧表示・グラフ表示することも可能です。得られたデータはサンプルの比較検討材料などにご活用いただけます。
| 項目 | 仕様 |
| 有効ストローク | X軸：90mm／Z軸：140mm |
| 推力 | X軸：32kg／Z軸：8kg |
| 最高速度 | X軸：150mm/sec／Z軸：140mm/sec |
| ロードセル定格容量 | 100N |
| ロードセル非直線性 | X軸：±1％R.O／Z軸：±1％R.O |
| 測定データ | 高速度カメラ画像 X荷重 Z荷重 |
| 測定データ表示形式 | カメラ画像と荷重データの同期表示 |
| 測定データ保存形式 | 動画ファイルおよびテキストファイル |
| 動作モード | パターン1：X移動後、Z移動 |
| パターン2：Z移動後、X移動 | |
| パターン3：XZ同時に移動 | |
| 繰り返し動作回数 | 1回～ |
| 移動範囲 | メカストロークによる |
| 撮影可能時間 | 最大60s ※高速度カメラのフレームレートによる |
| 撮影開始 | スタートトリガ |
| 撮影停止 | 指定した撮影時間経過 指定した繰り返し動作回数到達 |
