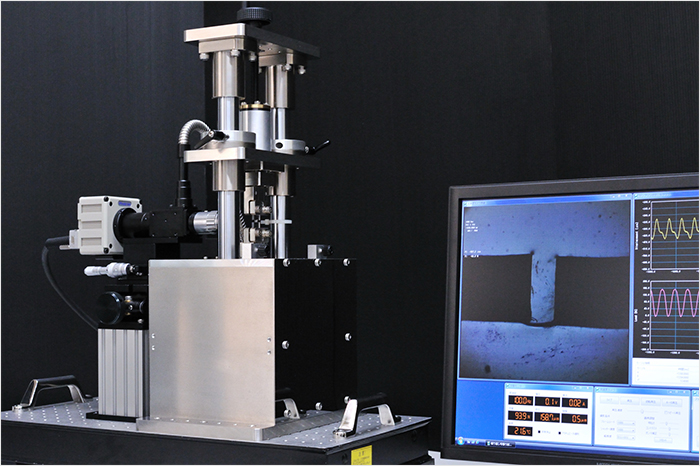

サンプルに繰り返し引張荷重を与えて疲労破壊を起こし、動画・荷重・および変位を同期記録・再生することができる観察・計測装置です。
視覚的に疲労破壊のメカニズムを検証できるため、耐久性向上の対策検討に活用いただけます。
プラスチックなどの素材の耐久性評価に利用。
コンクリート・木材などの各種材料の評価に利用。

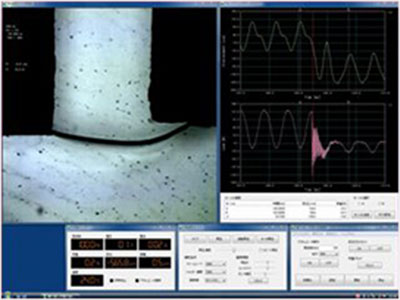

撮影速度と測定サンプリングが同期しているため、画像と測定値の比較や、それを元にした解析を、手間をかけずに行うことができます。
例えば、データから特異な点を発見した場合に、どのような現象が起きているかを動画で確認することも可能となります。

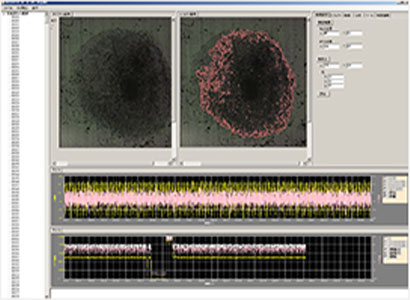

サンプルの縦幅・横幅・面積の変化を数値化するアプリケーションを開発（カスタマイズ対応）。
荷重の測定データと照らし合わせることで、ひづみの定量的な比較・検証が行えます。
これにより、複数サンプルの耐久性評価を、さらに容易に行うことが可能に。
| 項目 | 仕様 |
| 加振周波数 | 40～300Hz（1Hz刻み） |
| 加振ストローク | ～±70μm（※1） |
| 最大動的荷重 | ±890N（※1） |
| 荷重 | 範囲：±1kN／分解能：30mN |
| 変位 | 範囲：±3mm／分解能：0.09μm |
| サンプリング周期 | 最大50μS（20kHz） |
| 集録タイミング | 破断検知によるエンドトリガ（自動） マニュアルトリガ（任意） |
| 記録画素数 | 512×512（2000fps）（※2） |
| 記録時間 | 4秒（2000fps）（※2） |
※アクチュエータ単体のカタログスペック
※（株）フォトロン FASTCAM-512PCI 2KC 使用時
