TMCシステムの外観検査ソリューションとは

検査精度のばらつき、不良品の見逃し、検査員の育成コスト、トレーサビリティの向上など、生産現場の検査工程には解決すべき課題が山積みです。TMCシステムは、長年培った設計開発のノウハウでお客様の生産現場に最適化した外観検査ソリューションを提供いたします。

多品種少量生産の現場でもご利用いただけるよう、簡単に検査項目を追加・設定できる設計を採用しています。現場の生産効率の向上に、ぜひご活用ください。

目視検査による見落としが多く、品質にばらつきがある

検査員の育成に時間とコストがかかる

検査作業の効率を上げたいが、高額な装置には手が出せない

TMCシステムの外観検査装置は、これらの課題を解決し、貴社の品質管理体制を強力にサポートします。

製品の品質を均一に保ち、不良品流出のリスクを低減。人の目では見逃してしまう微細な不良も確実に検出します。クレーム対応の低減、顧客満足度アップが生産効率全体の向上に寄与します。

導入コストがネックで外観検査装置の導入を諦めていませんか。TMCシステムでは、初期費用を抑えられるよう導入しやすい価格設定を実現しました。

幅広い検査でご利用いただけます。印字・刻印の確認、異物混入、汚れ、キズ、部品の有無など、様々な検査項目に対応可能です。

検査項目を簡単にカスタマイズできます。専門知識は必要ありません。装置の学習機能により、お客様ご自身で検査品目を簡単に追加・設定できます。

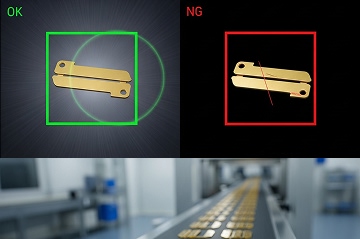

装飾部品や製品表面の微細なキズ、へこみ、打痕、メッキや塗装のムラ、異物付着を瞬時に発見可能です。
スキルや経験、担当者の違いによる合否判定のばらつきがなく、均一な検査品質を実現できます。

製品を整列することなく、製品ロット番号の読取り、印字されている製造日付やシリアル番号、刻印の文字欠け、印字不良を自動検出することができます。

複数の部品の取り付け状態、ねじの締め忘れ、コネクタ接合部の向き、浮きを判別することができます。

項目	仕様
検査対象サイズ（代表値）	WD 50mm : H22mm x V16mm（分解能 0.017 mm/pix） WD 3000mm : H1184mm x V888mm（分解能 0.925 mm/pix）
検出能力	TBD.
登録品種数	64
検査項目	キズ、汚れ、異物、塗布途切れ、OCR　等
検査トリガ	タッチパネルモニタまたはスタートボタンまたは自動スタート
装置外径	制御BOX：W320mm x D330mm x H185mm
装置重量	TBD．kg
装置構成	・撮像機器一式（カメラ、照明）・制御BOX（PC内蔵）・タッチパネルモニタ（静電容量方式）・各種配線
電源供給	AC 100V
オプション	・検査開始スイッチ・OK/NGランプ
周囲温湿度	5~35°C、20〜80%
外部インターフェイス	・LAN ・USB（USBメモリへのデータ取り出し専用）・デジタルI/0（フォトカプラ絶縁）
