AI外観検査装置

仕様・機能

仕様

項目	仕様
撮像素子	1/2.9インチカラーCMOS
画素数	H1280×V960
設置距離 WD	50mm～3000mm
検査対象サイズ (代表値)	WD 50mm ： H22mm × V16mm WD 3000mm ： H1184mm × V888mm
最小検出サイズ (代表値)	WD 50mm ： 0.1mm (分解能 0.017 mm/pix) WD 3000mm ： 1.0mm (分解能 0.925 mm/pix)
照明	白色LED (パルス点灯/連続点灯切替え可能)
登録可能プログラム数	32プログラム
内部ストレージ容量	64GB
検査トリガ	タッチパネルモニタ自動スタート検査開始スイッチ(オプション)
入出力情報	IN：入力トリガ OUT：OK/NG出力

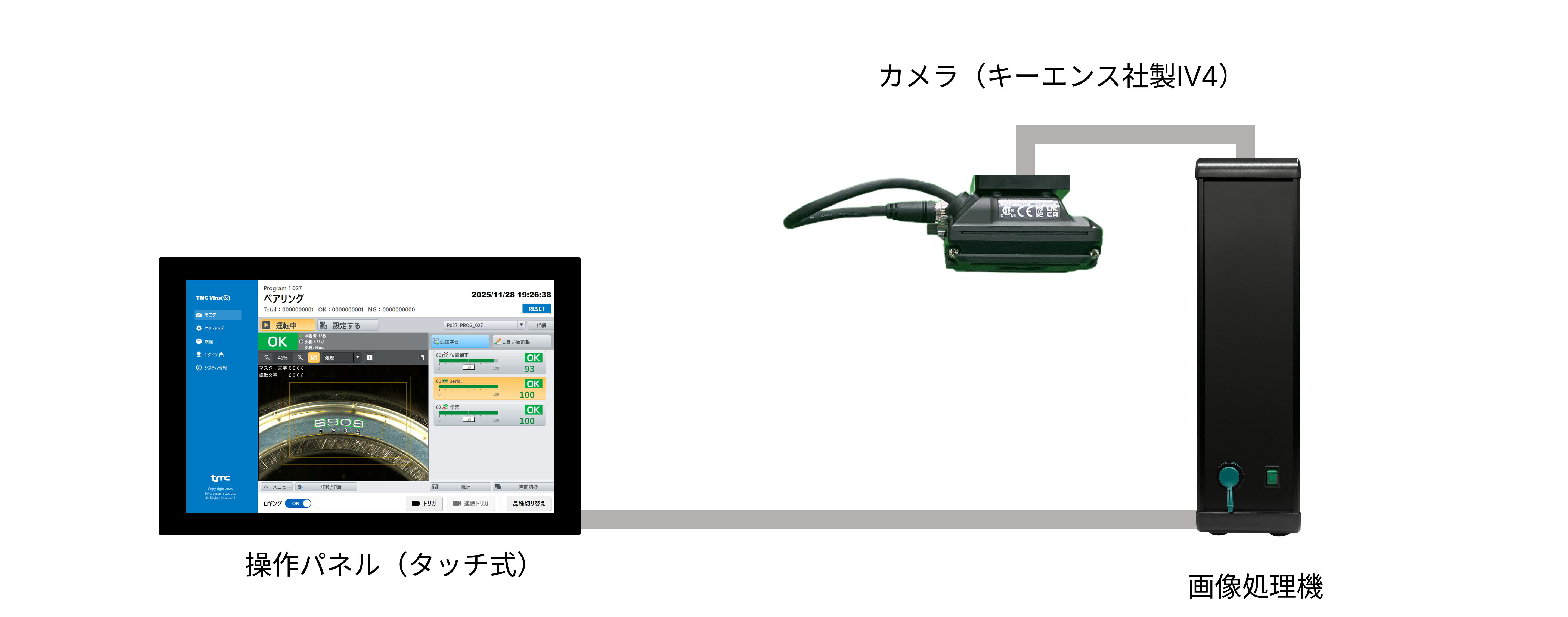

装置外形	画像センサ： W74 mm × D84 mm × H32 mm 制御BOX ： W100 mm × D430 mm × H370 mm タッチパネル：W252 mm × D33 mm × H175 mm
装置重量	画像センサ：約225 g 制御BOX ：約7 kg タッチパネル：約850 g
電源供給	AC 100 V
消費電力	約50 W
周囲温湿度	5～35℃、20～80%
外部インターフェース	LAN USB (USBメモリへのデータ取り出し専用) デジタルI/O (フォトカプラ絶縁)
オプション	検査開始スイッチ OK/NGランプ卓上検査用ステージストレージ拡張イーサネットデータ転送
