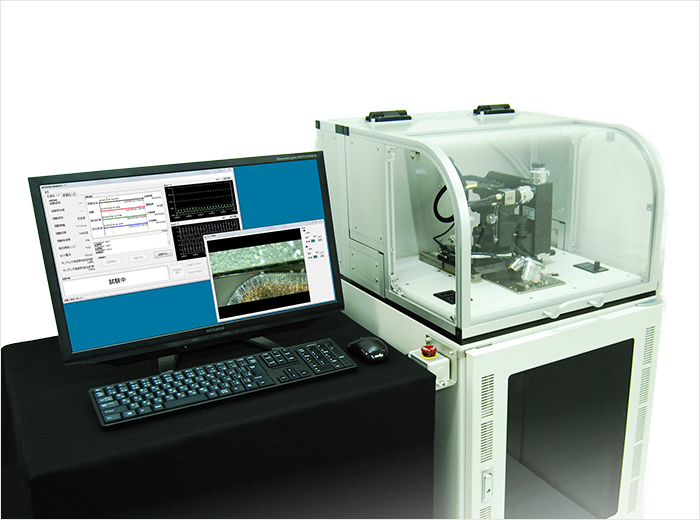

「精密微摺動試験機」は、コネクタなどの電気接点に対して振動や衝撃が加わることにより発生する
電気接点同士の擦れ合い(微摺動)を、正確に再現することが可能な試験装置です。
フレッティング・コロージョンによる電気接点の劣化状況を観察・計測することが可能です。
「フレッティング・コロージョン」とは
振動などに起因する金属同士の擦れ合いにより、電気接点が劣化する現象
機械振動や熱膨張などが原因となり、コネクタの金属表面が、数μm程度の擦れ合い(微摺動)を起こします。それにより酸化被膜などが発生・堆積し、電気接点の劣化を引き起こす現象です。
フレッティング・コロージョンの発生が原因となり、機器や装置の動作に不具合が発生する可能性があるといわれており、現在も学会などでの研究がすすめられています。
モバイル機器や車載装置における電気接点の信頼性試験に。
コネクタ素材やメッキ素材の選定時の参考に。
電気接点の抵抗計測データと動画を同期記録し、比較・解析が可能。フレッティングコロージョンの発生タイミングの特定やその際に起きている現象の確認を容易に行うことができます。
直進性の高い精密駆動が可能なため、再現性の高い安定した試験を行うことができます。
また、摺動試験装置としては世界最小級の精密な微小駆動(0.1μmの分解能)により、電気接点の劣化が起こる限界の最小振幅をより正確に把握できます。
※2013年5月現在
入力波形は基本波形として正弦波・矩形波に対応。それぞれの波形での試験はもちろん、任意の波形での試験も可能であり、幅広いニーズにお応えします。
項目 | 仕様 |
振幅 | ±0.1~15μm |
周波数 | 1~50Hz |
入力波形 | 正弦波・矩形波 |
ワーク質量 | 100g以下 |
最大挿抜力 | 30N |
