製造業の品質管理において、AIを活用した外観検査の導入が加速しています。多くのメーカーから多様なシステムが展開されていますが、中でもキーエンス製品を検討する場合、「VSシリーズ・IV4・IV2のどれが自社に合うのか」と迷う担当者の方は少なくないでしょう。

本記事では、数ある外観検査に関する製品の中から、お問い合わせが多いキーエンス製の3製品に注目しました。それぞれの特徴と得意な検査対象を軸に、キーエンスのAI外観検査の仕組みから選び方まで解説します。

  

AI外観検査とは？目視・従来センサとの違い

外観検査の自動化を検討しはじめた方に、まず押さえておいてほしい基本をお伝えします。「AIを使った検査って、今の設備と何が違うの？」という疑問に、この章でお答えします。

この章で分かること：

• 目視検査の問題

• 従来の画像センサとAIの違い

• AIが向いている検査のタイプ

順番に見ていきましょう。

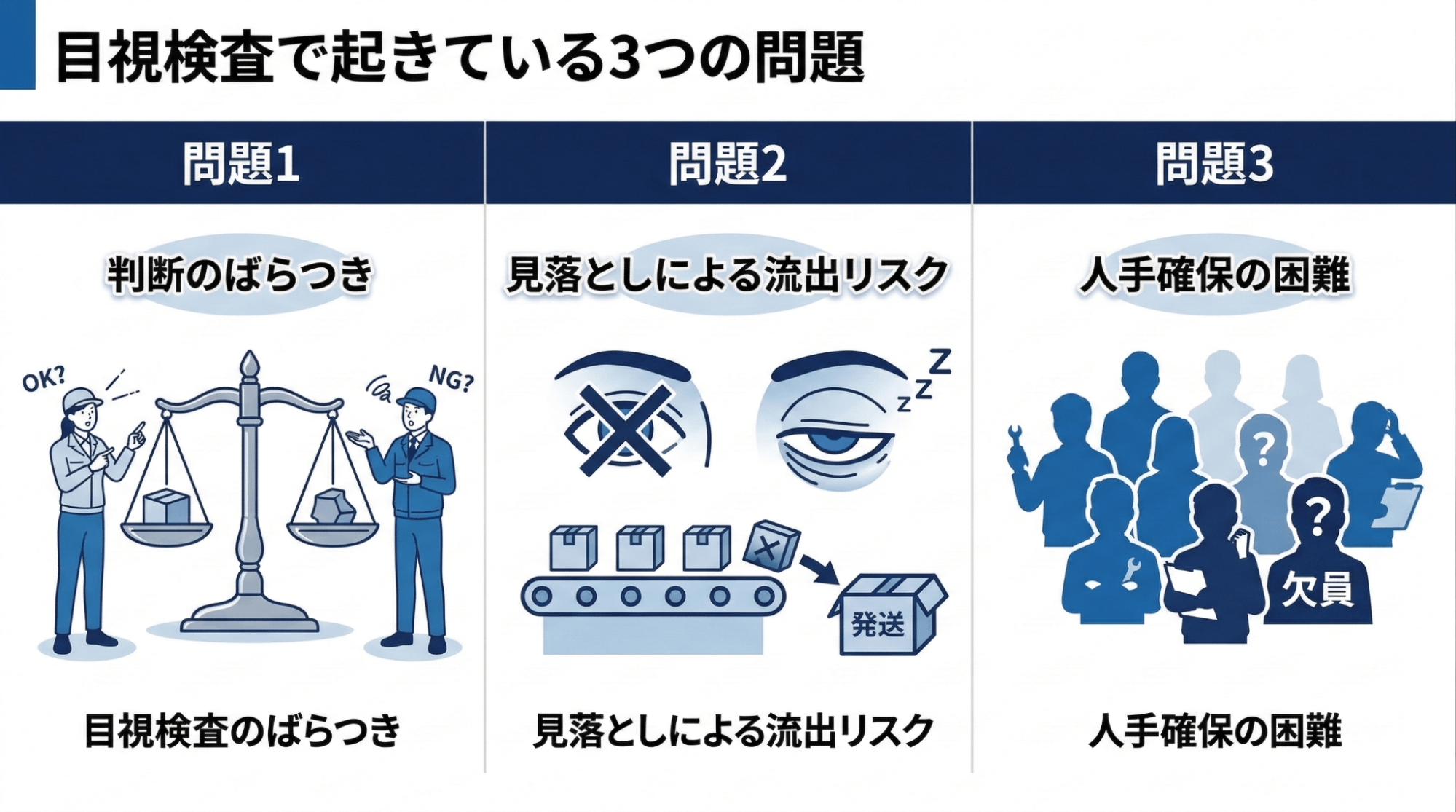

目視検査で起きている3つの問題

品質管理の現場では、今も目視検査が中心という企業が少なくありません。しかし、この方法には構造的な限界があります。

1つ目の問題は、判断のばらつきです。どこまでをOKとするかは検査員によって微妙に異なり、同じ製品でも担当者が変わると結果が変わることがあります。

2つ目の問題は、見落としです。長時間の検査作業は集中力の低下を招き、不良品の流出リスクにつながります。人間が集中して作業するためには、適度な休息が欠かせません。

3つ目の問題は、人手の確保です。専任の検査員を安定的に配置し続けることは、昨今の人材不足のなかで年々難しくなっています。

こうした問題は個人の努力で補うには限界があり、仕組みとして解決する必要があります。

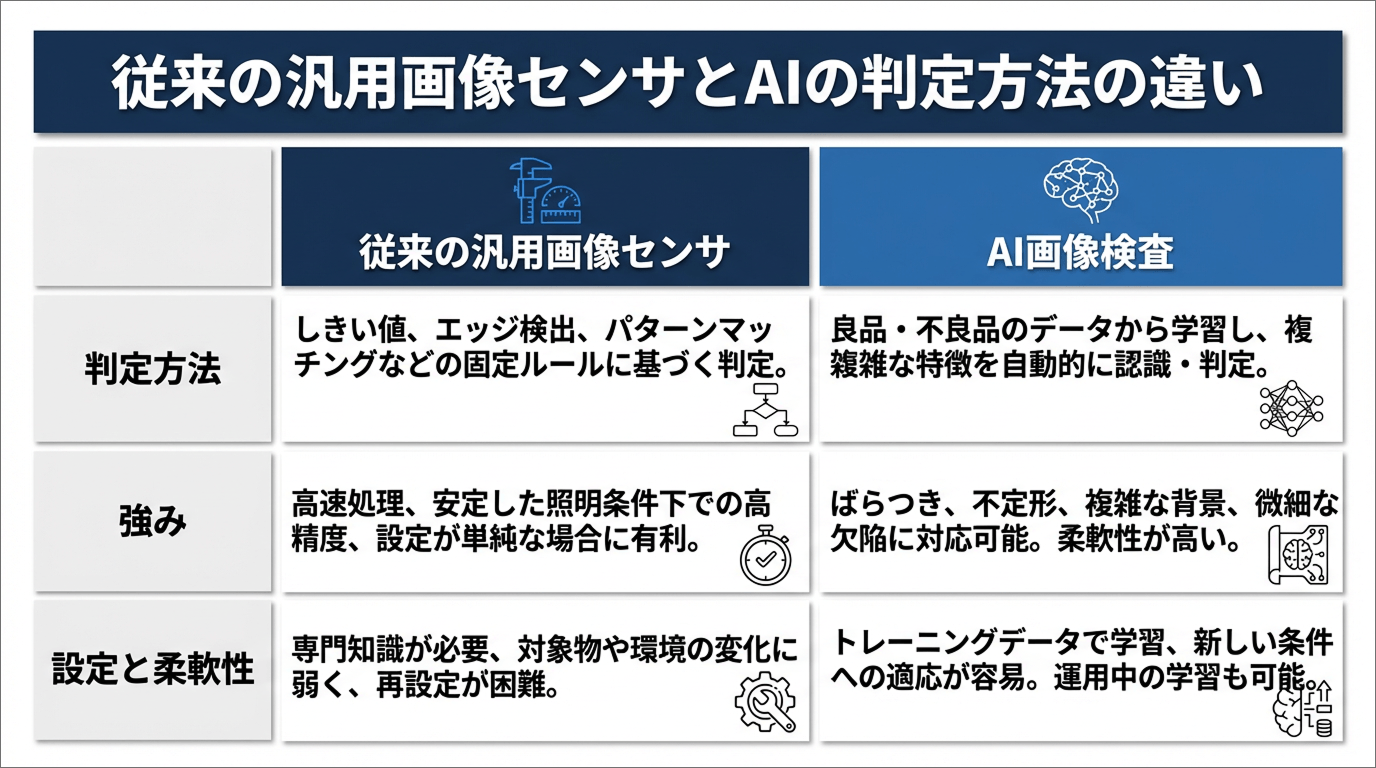

従来の汎用画像センサとAIの判定方法の違い

「画像センサを使った自動検査はもう導入している」という現場でも、AIを使う意味はあるのでしょうか。答えは、判定の仕組みが根本から異なる点にあります。

従来の汎用画像センサは、面積・色・幅などを数値で計測し、あらかじめ設定した閾値と照合してOK/NGを判定します。数値的な根拠を示しやすい反面、「なんとなく見てわかる」という曖昧な基準には対応できません。

一方、AIは学習した画像データをもとに判定するため、人の感覚に近い柔軟な判断が可能です。ただし、NG判定の数値的な根拠は示しにくくなります。

汎用画像センサとAI外観検査の違い

どちらが優れているということではなく、検査の性質によって使い分けることが重要です。

AIが特に力を発揮する4つの検査ケース

キーエンスの公式資料をもとに、AI検査が特に有効な場面をまとめました。

• OK/NGの境界が曖昧：接着剤の塗布状態など「見ればわかるが数値化できない」検査

• 形状が複雑：アルミダイカスト品の鋳巣など、検査領域の設定が困難なワーク

• 良品にばらつきがある：金属部品の打痕検査など、NGパターンの想定が難しいケース

• 品種が多い：樹脂部品のキズ検査など、品種ごとに設定し直す手間がかかる場合

逆に、寸法測定や位置ずれなど明確に数値で測れる検査には、従来のルールベースが引き続き有効です。「自社の検査がどちらのタイプか」を見極めることが、AI導入の第一歩になります。

  

 キーエンスのAI外観検査が選ばれる理由

「AI外観検査を導入するなら、なぜキーエンスなのか」。この章では、そんな技術者からの問いに答えます。価格や知名度ではなく、技術的な根拠に絞ってお伝えします。

キーエンスが選ばれる理由は、主に以下の4点です。

• 欠陥を強調して写す独自の撮像技術「LumiTrax™」

• 学習用画像をわずか20枚から始められる仕組み

• ルールベースとAIを1台で混在させられる柔軟な設計

• 無償で使える画像処理ラボのサポート体制

では、それぞれを順番に見ていきましょう。

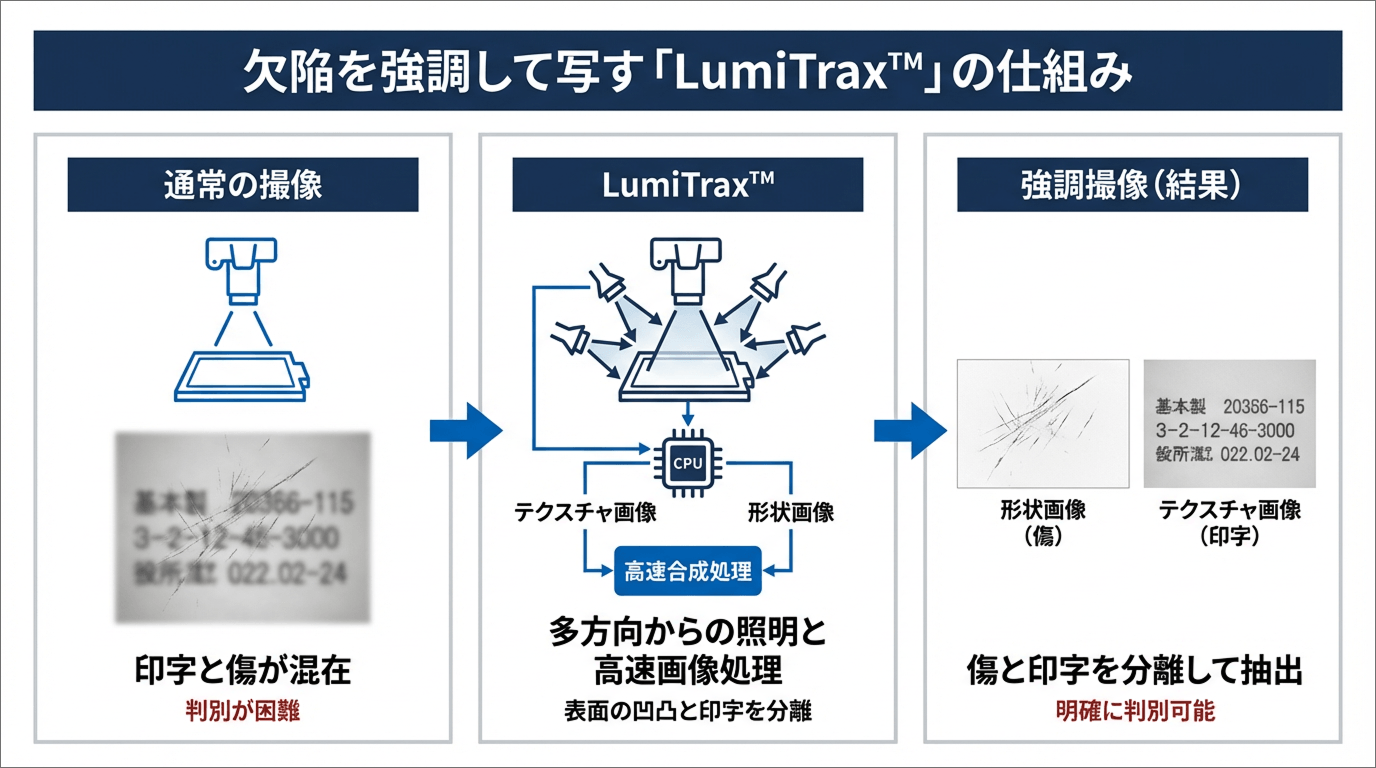

欠陥を強調して写す「LumiTrax™」とは

AI検査の精度は、カメラの性能よりも「どれだけ欠陥が写った画像を用意できるか」に左右されます。いくら高性能なAIでも、学習に使う画像が不鮮明であれば、精度は上がりません。

キーエンスが独自に開発した特殊撮像技術「LumiTrax™（ルミトラックス）」は、この問題に直接アプローチしたものです。超高速で照明を部分点灯させながら複数枚の画像を取得し、「形状（凹凸）の画像」と「テクスチャ（模様）の画像」を分離して生成します。

たとえば、印字が施された電池の表面に傷がある場合、通常の撮像では印字と傷が混在して判別が困難です。LumiTrax™を使えば印字の情報をキャンセルして傷だけを抽出した画像を生成でき、AIの学習効率が大幅に向上します。

出典：VSシリーズ 機能ガイドブック

学習用画像は「20枚」から始められる理由

AI外観検査の導入でよく聞かれる不安が、「学習に使う画像を大量に集めるのが大変そう」というものです。一般的なAIシステムでは、精度を出すために1,000枚以上の画像が必要になるケースも珍しくありません。

キーエンスのシステムでは、カメラ側で位置補正と前処理をかけることで、この問題を大きく緩和しています。

不良品のサンプルが少ない立ち上げ段階でも、AI検査を始められる点は大きな強みと言えるでしょう。

ルールベースとAIを混在させられる柔軟な設計

多くのAI外観検査ツールは「AIだけで判定する」設計です。一方、キーエンスのVSシリーズは、不良品学習AI・良品学習AI・ルールベースの3つを1台の中で自由に組み合わせられる構成になっています。

たとえば、「キズの有無」はAIで判定しつつ、「部品の寸法」は数値管理が必要なためルールベースで判定する、といった運用が1台で実現。「まずルールベースで運用しながら、AIへ段階的に移行したい」という現場のニーズにも、この設計は自然に応えられます。一気に切り替えるリスクを取らなくてよい点は、現場担当者にとって安心感につながるでしょう。

出典：VSシリーズ AI×光学ズーム搭載ビジョンシステム カタログ

画像処理ラボでの無償サポート体制

AI検査の導入で躓きやすいのが、「自社環境でテストしてみないと、本当に使えるかわからない」という段階です。キーエンスはこの課題に対して、いくつかのサポートを提供しています。

• 画像処理ラボでのテスト：実際のワークを持ち込んで、照明・レンズの選定からAI用の画像づくりまで無償で対応

• テスト機の無償貸し出し：本番導入前に自社ラインで動作確認が可能

• 当日出荷・送料無料体制：照明1個から対応。採用後の追加手配もスムーズ

「失敗が怖くて踏み出せない」という現場にとって、費用リスクを抑えながら検証できるこの体制は、意思決定のしやすさに直結します。

  

主要製品ラインナップと選び方（VSシリーズ・IV4・IV2）

キーエンスのAI外観検査に対応した製品は、用途や現場の条件によっていくつかのシリーズに分かれています。本記事では、AI外観検査に最も直結するVSシリーズ・IV4・IV2を中心に解説します。

各製品の位置づけは、大まかに以下の通りです。

それぞれの特徴を順番に見ていきましょう。

VSシリーズ - AIと光学ズームで幅広い検査に対応

VSシリーズは、AIと光学ズームを組み合わせたキーエンスのフラグシップモデルです。IV4・IV2にはない「5倍光学ズーム（解像度そのまま）」が最大の特徴で、複雑な本格検査ラインを1台でカバーできます。

VSシリーズのAIツールは以下の4種類から選択可能。不良品学習・良品学習・AI分類（最大32品種）・AI OCRを用途に合わせて組み合わせられます。ルールベースとの同時使用も可能なため、「AIへの完全移行」ではなく「必要なところだけAIを使う」という段階的な活用にも向いています。

VSシリーズで選択可能な4つのAIツール：

出典：VSシリーズ データシート

IV4シリーズ - 高速処理と汎用性を兼ね備えたAIセンサ

IV4シリーズは、高速処理と汎用性を兼ね備えたAIセンサです。新AIアルゴリズムにより処理速度は従来比80倍・最速250個/秒を実現し、既存ラインへの追加から新規導入まで幅広く対応可能です。

主なAI機能は3種類あります：

• 学習サーチ：1枚登録するだけで画面全体から対象を自動検出

• 学習カウント：形状・色・明度・エッジで学習し、最大999個をカウント。抜け検知（最大4箇所）にも対応

• 学習OCR：内蔵学習データとの照合で、文字・日付・数字を自動認識

ヘッドサイズは24×31×44.3mmと小型でIP67対応。アンプ内蔵のため制御盤が不要で、既存ラインへの組み込みもしやすい点が特徴です。

出典：IV4シリーズ カタログ

IV4シリーズの仕様や特徴については、以下の解説記事でまとめていますので、ぜひあわせてご覧ください。
関連記事：キーエンス「IV4」はどんな製品？現場の課題を即解決する革新技術や活用事例を紹介

IV2シリーズ - 知識ゼロから始められる超小型センサ

IV2シリーズは「画像検査の知識がない」という現場に向けて設計された超小型AIセンサです。。OK品とNG品を1枚ずつ登録するだけで、AIが検査条件を自動設定できます。専任担当者がいない中小製造業への最初の一台として最適な製品です。

ヘッドサイズは、31×24×44.3mm、設置距離20〜600mm。ケーブルは330°回転するため、取り付け方向を自由に調整できます。この仕様のおかげで、スペースが限られた現場にも対応できるのがポイントです。

出典：IV2シリーズ カタログ

  

どんな現場・検査対象で使われてる？導入事例まとめ

金属部品・電子部品・樹脂部品の3カテゴリに絞り、「自社の現場に使えるか」が判断できる活用例を紹介します。そもそも「どんな検査にAIが向くか」を整理したい方は、以下の関連記事をチェックしてみてください。

関連記事：AI外観検査システムとは？基礎知識から種類、従来の画像検査との違いや導入判断まで徹底解説

事例①：ベアリング外輪の微細キズ検査（金属部品）

自動車向けベアリングメーカーで、外輪内径面に発生する微細キズを1ライン3名の検査員が4時間交代で目視検査している例を紹介します。課題は、検査員によって判定基準にばらつきがあり、月2〜3件の顧客クレームが続いてた点です。

このようなケースでは、VSシリーズ＋LumiTrax™で内径面を撮像し、良品学習AIで判定基準を統一することで、全数自動検査への移行が実現できます。検査員を監視役1名に削減し、クレームをゼロに近づけることも期待できるでしょう。

事例②：アルミダイカスト品の鋳巣検査（複雑形状）

自動車エンジン周辺部品（ハウジング）のダイカストメーカーでは、次のような悩みが典型的です。

鋳巣は形状が不規則で面積・深さにもばらつきがあり、従来のルールベース検査では閾値設定だけで3週間かかることも。それでも過検出が多く、目視確認が欠かせない状況です。

IV4の不良品学習AI＋LumiTrax™で凹凸を強調撮像すれば、このような鋳巣パターンの学習が可能です。設定期間の大幅短縮と、後工程の目視確認削減が見込めます。

事例③：多ピンコネクタの端子曲がり・欠損検査（電子部品）

自動車・産業機器向けの電装部品メーカーにおける例を見てみましょう。60〜80ピンのコネクタ端子の曲がりや欠損を拡大鏡で全数目視検査しており、1個あたり15秒かかるような現場です。日産5,000個のラインではボトルネック状態でした。熟練検査員の退職を機に、品質維持が難しくなるケースも少なくありません。

VSシリーズの高解像度カメラ＋AI検出ツールで端子列を一括スキャンすると、検査時間を1個あたり1〜2秒程度まで短縮できる可能性があります。熟練者依存の解消に向けた、現実的な選択肢のひとつです。

  

まとめ | 自社に最適なAI外観検査ソリューションを導入して、省人化・生産性向上を実現しよう！

この記事では、キーエンスのAI外観検査について以下の内容を解説しました。

• AI外観検査とは何か：目視・従来センサとの違いと、AIが特に有効な検査ケース

• キーエンスが選ばれる理由：LumiTrax™・学習画像20枚・ルールベースとの混在設計・無償サポート

• 製品の選び方：VSシリーズ（高精細）・IV4（高速・汎用）・IV2（知識不要・超小型）の使い分け

• 活用事例：金属部品・ダイカスト・電子部品における具体的な活用イメージ

TMCシステムでは、多品種少量生産の現場を中心に、AI外観検査ソリューションを提供しています。キーエンス製の外観検査センサ以外にも、課題や現場に合う幅広いメーカーのセンサを活用したソリューションをご用意しています。「うちの現場に使えるか」「どの製品が合うか」など、具体的な疑問が出てきたご担当者は、ぜひTMCシステムにご相談ください。課題の抽出から、最適な外観検査装置の導入支援まで、丁寧にサポートします。
