検品自動化の鍵は「二値化」にあり!基礎知識から導入事例、コスト削減効果まで徹底解説

  • LINEで送る
  • このエントリーをはてなブックマークに追加



二値化処理とは?

二値化の基本概念と仕組み

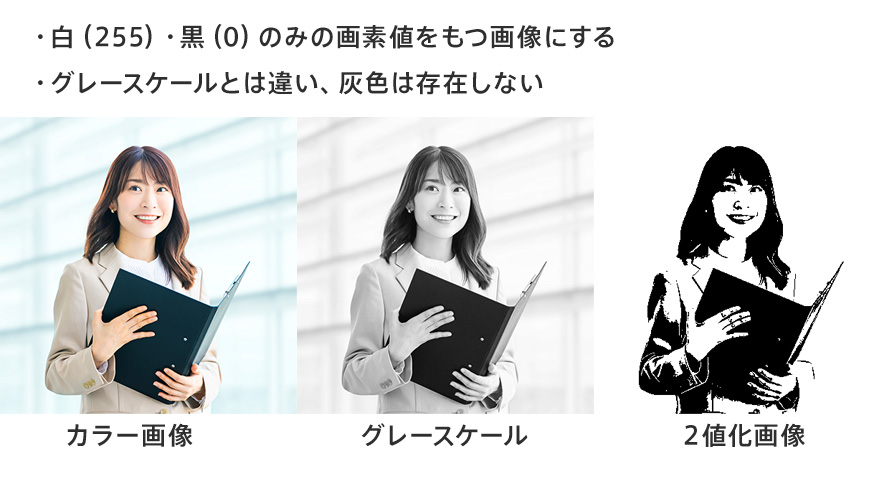

二値化とは、グレースケール画像など色の濃淡を持つ画像を、白と黒の2値のみで表現する画像処理技術です。デジタル画像では、各ピクセルを設定した閾値(しきい値)と比較し、閾値よりも明るければ「1」(白)、暗ければ「0」(黒)として表現します。この処理によって、画像の持つ情報は単純化され、画像認識や解析をより効率的に行うことが可能となります。


二値化の処理の流れ

①画像の読み込み: 解析対象の画像を読み込みます。 ②グレースケール変換 (必要であれば): カラー画像は、色情報(RGB値)を取り除いた明るさの情報(輝度値)に変換します。 RGB値から輝度値への変換式はいくつかありますが、一般的には、R:G:B = 0.299:0.587:0.114 の重み付け平均が用いられます。 ③閾値の決定: 画像の特性や目的の処理に応じて、適切な閾値を決定します。 これは、二値化処理において最も重要な要素の一つであり、後述する様々な手法が存在します。 ④二値化処理の実行: 各ピクセルの輝度値と閾値を比較し、閾値以上であれば白(1)、未満であれば黒(0)に変換します。 ⑤二値化画像の出力: 白黒2値で表現された画像を出力します。 この画像は、後段の処理において、特徴量の抽出やパターン認識などに利用されます。

画像認識への効果

二値化処理によって、画像と背景の境界が明確化されます。例えば、文字認識では文字と背景を分離することで認識精度が向上し、物体認識では対象物を背景から分離することで、形状や大きさをより正確に把握することが可能になります。また、二値化画像では白と黒のドット数を数えることで、対象物の面積や長さを計測することができ、これは画像解析における基本的な処理の一つとして様々なアプリケーションで活用されています。

二値化のメリットとデメリット

二値化処理の大きな利点は、シンプルな処理であるため高速処理が可能で、計算コストも低く抑えられる点です。また、文字認識や物体検出など、幅広い分野での応用が可能であり、データ量も大幅に削減できます。一方で、画像の特性や目的に応じた最適な閾値の設定が難しく、特に境界部分の濃淡が薄い場合には検知漏れが発生する可能性があるという課題も存在します。

二値化処理の技術要素

閾値設定の手法

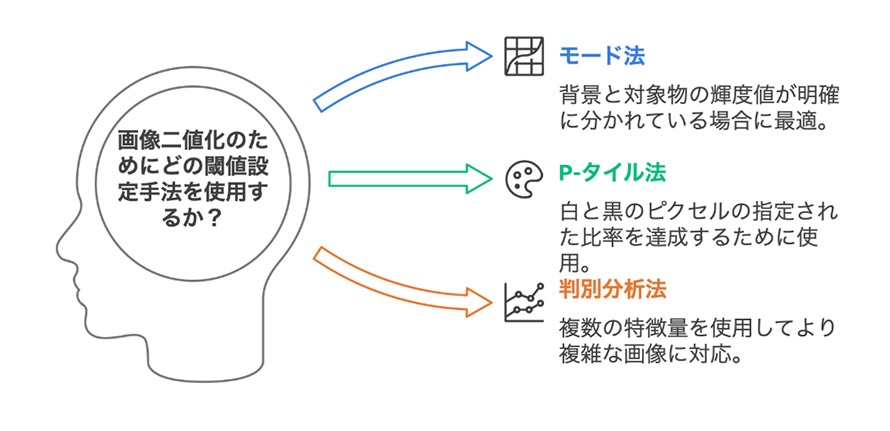

二値化処理における重要な要素の一つが閾値の設定です。代表的な手法として、モード法、P-タイル法、判別分析法などがあります。モード法は濃度ヒストグラムで最も頻度が高い輝度値を閾値とする方法で、背景と対象物の輝度値が明確に分かれている画像に有効です。P-タイル法は画像全体に対して白と黒のピクセル数の比率を指定し、その比率を満たすように閾値を決定する方法です。判別分析法は画像の特徴量をもとに、白と黒の2つのクラスに分類する境界線を決定する手法で、複数の特徴量を組み合わせることで、より複雑な画像にも対応できる特徴があります。

関連技術との組み合わせ

二値化処理は様々な画像処理技術と組み合わせて使用されることも多く、例えばノイズ除去やエッジ検出との組み合わせにより、より正確な結果を得ることができます。特にモフォロジー処理は、二値化画像に対して行われる重要な処理の一つで、対象物の形状変形やノイズ除去に活用されています。 モフォロジー処理は、画像の形状を数学的に処理する手法です。基本的な処理として、画像の白い部分を太らせる「膨張処理」と細らせる「収縮処理」があります。これらを組み合わせることで、「オープニング処理」ではノイズを除去しながら対象物の大きさを維持し、「クロージング処理」では小さな穴を埋めながら全体的な形状を保持することができます。 製造現場では、これらの処理を組み合わせることで、プリント基板の断線検出や製品表面の傷検査など、様々な検査工程の精度向上に活用されています。例えば電子部品の外観検査では、微細な傷の検出とノイズの除去を同時に実現し、より正確な検査を可能にしています。このように、モフォロジー処理は二値化処理と組み合わせることで、産業用画像処理の質を大きく向上させる重要な技術となっています。

産業応用と導入効果

製造現場での活用事例(外観検査)

産業界では、この二値化処理が製造現場における検品工程で広く活用されています。例えば、スマートフォンや液晶ディスプレイの画面検査では、微細な傷や異物を検出するために使用され、食品工場では異物混入の検査に活用されています。また、自動車部品の寸法検査や電子部品の配置検査、医療分野ではレントゲン画像からの骨の大きさ計測など、様々な場面で応用されています。

導入による具体的な効果

製造現場における二値化処理の導入は、検品工程の自動化において大きな効果をもたらします。例えば、人による目視検査と比較して、検査時間を最大70%削減できた事例や、不良品の検出精度が95%以上に向上した例があります。また、24時間稼働が可能になることで、生産性の向上にも貢献します。導入コストは規模にもよりますが、一般的に1-2年程度で投資回収が可能とされています。

システム導入の実務ポイント

システム構築の基本要素

二値化画像処理システムの導入にあたっては、ソフトウェアとハードウェアの両面からのアプローチが必要です。ソフトウェア面では、画像処理アルゴリズムやユーザーインターフェース、画像の取得や処理結果の保存、外部機器との連携などの機能が重要です。ハードウェア面では、対象物を撮影するカメラ、鮮明な画像を得るための照明、画像処理を実行するコンピュータなどが基本構成となります。

導入時の注意点とコスト試算

二値化システムの導入を検討する際は、以下の点に注意が必要です。まず、対象物の特性(材質、色、形状など)に応じた最適な照明条件の設定が重要です。また、現場での試験運用期間を設けることで、より確実なシステムの構築が可能になります。コストについては、基本的なシステム構成で数百万円からとなりますが、既存の検査工程の人件費や不良品の流出コストと比較して検討することが推奨されます。

検品自動化の要となる二値化処理に関するご相談は、TMCシステムへ

製造現場での目視検査の自動化や品質管理でお悩みではありませんか?;

  • 検査基準の数値化・標準化が難しい
  • 人手不足で検査工程を自動化したい
  • 検査精度にバラつきがある
  • 不良品の流出を防ぎたい
  • 検査データを一元管理して品質改善に活用したい

TMCシステムでは、長年培った画像処理技術とFAシステム構築の経験を活かし、お客様の製造現場に最適な二値化処理を用いた検査ソリューションをご提案いたします。
