製造現場では、キズや欠け、汚れ、印字不良、部品の有無などを確認するために外観検査が行われています。従来は人の目で確認する場面も多くありましたが、検査品質の安定化や省人化を目的に、外観検査カメラを活用するケースが増えています。

外観検査カメラは、対象物を画像として捉え、あらかじめ設定した条件に沿って外観状態を確認するための機器です。検査対象や工程条件に合わせて、カメラ、照明、画像処理、AIなどを組み合わせながら活用されます。

本記事では、外観検査カメラの基本的な役割、活用される場面、キーエンスの外観検査カメラの概要や特長をわかりやすく解説します。





外観検査カメラとは

外観検査カメラとは、製品や部品の表面状態、印字、形状、部品の有無などを画像で確認するためのカメラです。製造ラインでは、品質確認や見逃し防止、検査工程の効率化を目的に活用されます。

ここでは、まず目視検査との違いと、外観検査カメラが担う役割を整理します。

• 目視検査との違い
• 外観検査カメラが担う役割



目視検査との違い

目視検査は、人が製品や部品を見て状態を判断する検査方法です。細かな違和感に気づきやすい一方で、作業者の経験、疲労、検査環境によって判断にばらつきが出る場合があります。

外観検査カメラは、対象物を画像として捉え、設定した条件に沿って確認しやすくする機器です。人の判断をすべて置き換えるものではなく、繰り返し発生する検査や、一定条件で確認したい検査を安定して行うために活用されます。

例えば、同じ形状の部品を連続して確認する場合、カメラを使うことで検査基準をそろえやすくなります。検査員の負担を抑えながら、確認作業の標準化や効率化につなげやすい点が特徴です。



外観検査カメラが担う役割

外観検査カメラは、キズ、欠け、汚れ、印字、ラベル、部品の有無、位置ずれなどを確認する場面で使われます。

製造ラインの中では、不良品の流出を抑えるだけでなく、工程内で異常に気づくための手段としても役立ちます。加工後にキズを確認する、組立後に部品の有無を見る、出荷前にラベルや印字を確認するといった使い方があります。

外観検査の基本的な考え方や導入時の検討ポイントについては、以下の記事でも詳しく解説しています。

関連記事：外観検査とは？目的や検査方法、導入時に確認したいポイントを解説



外観検査カメラが活用される場面5選

外観検査カメラは、製品や部品の見た目を確認するさまざまな工程で使われます。対象は、キズや汚れだけではありません。印字、部品の有無、位置ずれ、数量違いなど、製造ライン上で確認したい項目に応じて活用されます。

代表的な活用場面を整理すると、以下のようになります。


ここでは、製造現場で外観検査カメラが使われる代表的な場面を5つ紹介します。



キズ・欠け・打痕を確認したい場面

金属部品や樹脂成形品、加工品などでは、表面のキズ、欠け、打痕を確認するために外観検査カメラが使われます。出荷前検査だけでなく、加工後や組立前の工程内検査で活用されることもあります。

表面の損傷は、製品の見た目だけでなく、後工程での組み付けや使用時の品質にも関わる場合があります。外観検査カメラを使うことで、一定の条件で対象物を確認しやすくなり、検査基準のばらつきを抑えやすくなります。



異物混入や汚れを見分けたい場面

食品、樹脂製品、電子部品などでは、異物の付着や汚れの確認が重視されます。製品表面に不要物が付いていないか、色の違いや表面状態に変化がないかを確認する場面です。

このような検査では、カメラだけでなく照明条件も重要になります。対象物の色、光沢、凹凸によって見え方が変わるため、異物や汚れが見えやすい条件を整えることで、検査しやすい状態を作ります。



印字・刻印・ラベルを確認したい場面

外観検査カメラは、日付印字、ロット番号、刻印、ラベルの確認にも使われます。印字があるか、欠けていないか、読み取りやすい状態かを確認することで、誤表示や確認漏れの防止につながります。

特に、食品、医薬品、電子部品、工業製品などでは、ロットや品番の管理が重要です。トレーサビリティを確保するうえでも、印字・刻印・ラベルの確認は欠かせない工程のひとつです。

単に文字を読み取るだけでなく、印字のかすれ、位置ずれ、ラベルの貼り忘れなどを確認する用途でも活用されます。



部品の有無や組み付け状態を確認したい場面

組立工程では、ネジ、コネクタ、ラベル、パッキン、カバーなどの部品が正しく取り付けられているかを確認する必要があります。外観検査カメラは、こうした部品の有無や組み付け状態の確認にも使われます。

例えば、ネジが締められているか、コネクタが所定位置にあるか、部材が抜けていないかといった確認です。人が毎回確認する場合、点検項目が多くなるほど負担が増えます。カメラを活用すると、確認すべき箇所を一定の条件でチェックしやすくなります。

組立工程では、前工程のミスを後工程に流さないための確認としても活用できます。



向き・位置ずれ・数量違いを確認したい場面

ワークの向き違い、位置ずれ、数量不足、入れ間違いなどの確認にも、外観検査カメラが活用されます。搬送中の部品や、箱詰め前の製品、トレーに並んだ部品などを確認する場面です。

例えば、部品の表裏が逆になっている、所定の位置からずれている、入っているはずの部品が足りないといった状態は、後工程の不具合や出荷ミスにつながる場合があります。このような検査は、ラインの途中や出荷前の確認工程と相性があります。

外観検査の具体的な活用例については、以下の記事でも紹介しています。


関連記事：〖2026年版〗外観検査の自動化とは？導入事例10選｜業界別の課題と効果を解説



キーエンスの外観検査カメラの概要

キーエンスの外観検査カメラを調べる際は、カメラ単体ではなく、画像センサや画像処理システムを含めた製品群として見ると整理しやすくなります。

外観検査では、対象物を撮影するカメラだけでなく、照明、レンズ、画像処理、判定条件なども検査結果に関わります。キズを見たいのか、部品の有無を確認したいのか、印字を読み取りたいのかによって、必要な構成は変わります。

ここでは、キーエンスの外観検査向け製品を理解するために、画像センサと画像処理システムの大まかな違い、検査内容に応じた見方を整理します。



キーエンスは画像センサから画像処理システムまで幅広く展開

キーエンスの外観検査向け製品は、大きく見ると画像センサと画像処理システムに分けて整理できます。

画像センサは、有無確認や向き違い、数量確認など、確認ポイントが明確な検査に活用されます。画像処理システムは、カメラ、照明、レンズなどを組み合わせ、対象物やライン条件に応じて構成を検討する製品群です。

そのため、外観検査カメラを検討する際は、「どのカメラを使うか」だけでなく、「何を、どの条件で撮影し、どう判定するか」まで含めて考えることが重要です。


関連記事：キーエンス「IV4」はどんな製品？現場の課題を即解決する革新技術や活用事例を紹介



検査内容に応じた幅広い製品群がある

キーエンスでは、有無確認や数量確認に活用しやすい画像センサから、キズ・汚れ・印字・位置ずれなどを確認する画像処理システムまで、外観検査向けの幅広い製品群が展開されています。

そのため、外観検査カメラを検討する際は、まず自社で確認したい内容を整理し、検査対象やライン条件に合う製品群を見ていく流れが自然です。

画像処理の基本的な仕組みや、外観検査で検出できる項目については、以下の記事でも解説しています。


関連記事：外観検査で活用される「画像処理」の仕組みとは？手法や検出できる欠陥、メリットまでわかりやすく解説

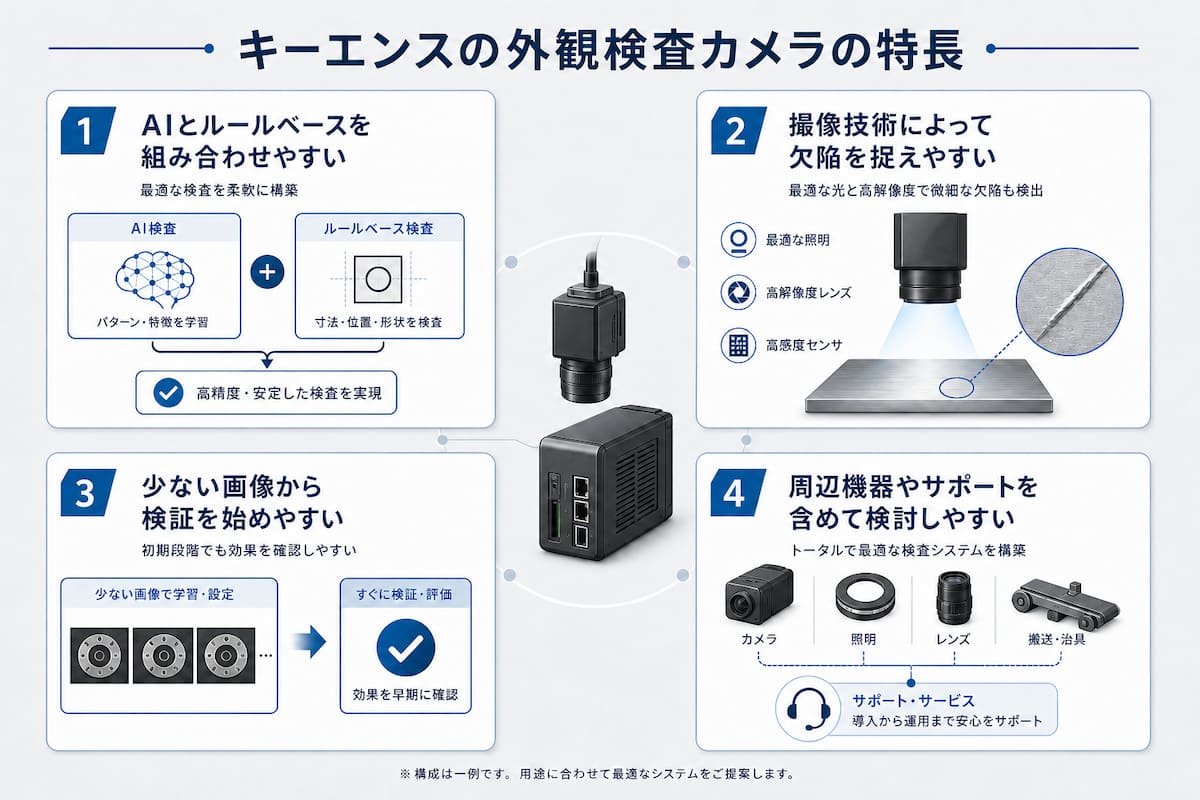

キーエンスの外観検査カメラの特長

キーエンスの外観検査カメラを検討する際は、製品名や型番だけでなく、どのような考え方で検査を組み立てられるかを見ることが重要です。

ここでは、外観検査の現場で確認しておきたい特長を、AI、撮像技術、初期検証、周辺機器・サポートの観点から整理します。

• AIとルールベースを組み合わせやすい
• 撮像技術によって欠陥を捉えやすい
• 少ない画像から検証を始めやすい
• 周辺機器やサポートを含めて検討しやすい



AIとルールベースを組み合わせやすい

外観検査では、判定条件を決めやすい検査と、見え方のばらつきを考慮したい検査が混在します。例えば、部品の有無や位置ずれは条件を設定して確認しやすい一方、キズや汚れのように形や濃淡が一定ではないものは、判定方法の組み立て方が重要になります。

このような現場では、ルールベースとAIを使い分けられる構成が有効です。判定条件を明確にできる項目はルールベースで整理し、ばらつきに対応したい項目ではAIを活用するなど、検査内容に応じて方法を組み合わせやすくなります。


AIを使う場合も、すべてをAIに任せるのではなく、検査対象や不良の出方に合わせて使いどころを整理することが大切です。AI外観検査の基本的な考え方については、以下の記事でも解説しています。


関連記事：AI外観検査システムとは？基礎知識から種類、従来の画像検査との違いや導入判断まで徹底解説



撮像技術によって欠陥を捉えやすい

外観検査では、判定ロジックの前に「欠陥が見える画像を撮れるか」が重要です。キズ、打痕、汚れ、くすみなどは、光の当たり方や対象物の材質によって見え方が変わります。

LumiTrax™のように、照明や撮影方法を工夫して表面状態や形状の違いを捉えやすくする撮像技術もあります。カメラの性能だけでなく、照明や撮像条件まで含めて検討できる点は、外観検査カメラを考えるうえで押さえておきたいポイントです。



少ない画像から検証を始めやすい

外観検査カメラの導入初期では、検証用の画像をどれだけ準備できるかが課題になる場合があります。特にAIを活用する検査では、良品・不良品の画像を集める作業が検討のハードルになることがあります。

少ない画像から検証を始めやすい機能があれば、対象物や検査条件を絞った初期確認に入りやすくなります。まずは小さく検証し、自社のワークでどのように見えるかを確認できる点は、導入検討時の安心材料になります。



周辺機器やサポートを含めて検討しやすい

外観検査は、カメラだけで完結するものではありません。照明、レンズ、設置位置、搬送状態、検査タイミングなどによって、画像の見え方や判定のしやすさは変わります。

そのため、導入時はカメラ本体だけでなく、撮像環境まで含めて確認することが重要です。検査対象の材質、反射、凹凸、ライン上での姿勢が変わる場合は、照明やレンズの組み合わせも検討対象になります。

外観検査カメラを実際のラインに組み込む際は、設置条件や検証支援、周辺機器の選定まで含めて考えると、導入後の運用をイメージしやすくなります。


外観検査の自動化を検討する際の基本的な考え方については、以下の記事でも解説しています。

関連記事：外観検査を自動化するメリットや目視検査との違いを徹底解説！



情報出典元：

キーエンス「画像処理システム」 https://www.keyence.co.jp/products/vision/vision-sys/

キーエンス「AI搭載 画像センサ IV4 シリーズ」 https://www.keyence.co.jp/products/vision/vision-sensor/iv4/





まとめ｜外観検査カメラで検査品質の安定化と省人化を目指そう。外観検査の自動化ならTMCシステムへ！

外観検査カメラは、キズや欠け、汚れ、印字、部品の有無、位置ずれなどを画像で確認し、品質確認の安定化や検査工程の効率化を支える機器です。キーエンスでは、画像センサから画像処理システムまで幅広い製品群が展開されており、検査内容やライン条件に応じて構成を検討できます。

一方で、外観検査カメラを導入する際は、製品名や型番だけで判断するのではなく、何を検査したいのか、どの工程に組み込むのか、対象物の材質や形状、照明・撮像条件まで含めて整理することが重要です。検査対象や現場条件によって、必要なカメラ、照明、画像処理、設置方法は変わります。

TMCシステムではキーエンス製の製品活用も含めて、外観検査の自動化を幅広く支援しています。検査の課題を把握した上で、最適なソリューションをご提案します。外観検査の自動化にお悩みのご担当者は、ぜひ一度、TMCシステムの無料相談をご活用ください。
